管道转弯角度对局部水头损失的影响

 新闻资讯     |      2017-12-08 16:53:26

管道中水头损失问题一直是工程设计所必须要重视的问题，尤其是在长距离输水管道中，如果水头损失过大，将影响管网末梢的供水压力。如何减少水头损失，一直是工程设计中的重要问题。

水头损失分为沿程水头损失和局部水头损失。大量的计算数据表明，长距离给水管网中的局部水头损失一般不超过沿程水头损失的5%，所以在水力计算时，常忽略局部水头损失的公式计算，直接按沿程水头损失的5%取值。但对于短距离管道的水力计算来说，局部水头损失常常不可忽略，有时局部水头损失甚至大于沿程水头损失。此时，就不能简单的按照百分比进行估值，而应该进行严谨的公式计算。

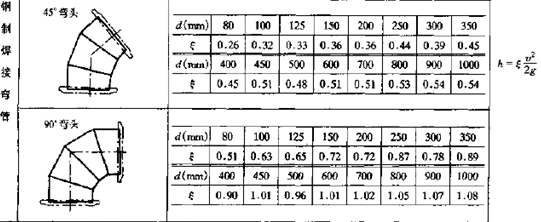

局部水头损失的计算公式为：h= ，式中， 为局部阻力系数，v为管道中的水流速度，g为重力加速度，常取值9.8m/s2。由公式可知，在管道中的水流速度v确定的情况下，局部阻力系数 将决定局部水头损失的大小。以常用的45°和90°弯头为例，由下图，在相同管径下，90°弯头的 要远大于45°弯头，所以，在现场条件允许的情况下，应尽可能的减小管道转弯的角度。同时，对于≤5°的管道转弯，应充分利用管道自身的延伸性质实现转弯，从而进一步减少局部水头损失。



（技术部 赵志鹏）
