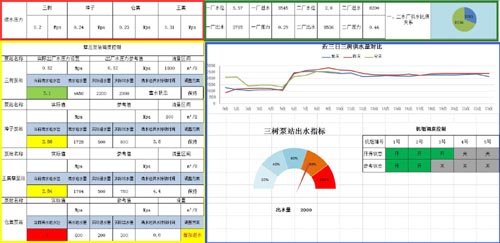

众所周知，EXCEL有着强大的数据处理功能，还有很多有用的函数，于是我就有了利用EXCEL做个增压泵站调度的模型的想法，经过几天的研究，终于有了雏形。图1是模型的主界面。
（图1：模型主界面）
从图1可以看出，模型分为几个部分，我分别有四种颜色圈了出来，其中:
红框区域（图2），是各增压泵站进水压力，当进水压力低于设定值时，背景颜色会变成红色，提醒调度员，应提升该增压泵站前端压力，保证增压泵站的进水量。
（图2 ：红框区域内容）

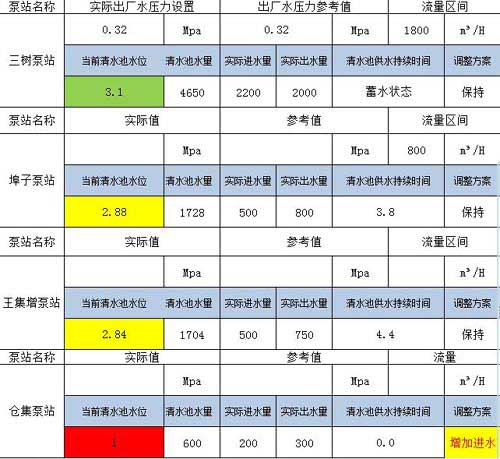

黄框区域（图3），包括以下几个功能：
1、手动填入清水池水位、进、出水流量，则会自动计算出清水水量、持续供水时间（当出水量小于进水量时，该单元格显示为蓄水状态。），以及出厂水压力设置参考值。出厂水压力设置参考值是根据出厂水流量，计算出流量区间，根据出厂水流量和出厂压力的关系（预先制定相应的对应关系表），通过VLOOKUP函数来进行引用，得出出厂水压力参考值。然后跟实际设定值对比，当设定值与实际值相差≥0.02MPa时，实际值单元格会红色突出显示。
2、当清水池液位处在由高到低不同区间值时，该单元格背景色也会呈现绿色（安全值）、黄色（关注值）、红色（警戒值）的变化。根据计算出的清水池持续供水时间，调整方案单元格会自动给出相应的调度方案，有增加进水和保持两种方案。
（图3 ：黄框区域内容）
绿框区域（图4），此区域显示一、二水厂的基本信息，以及一、二水厂的供水比例关系。
（图4：绿框区域内容）
蓝框区域，鉴于三树泵站在增压泵站中的重要地位，专门做了这样一个区域来进行观察比对。1、出水指标部分：代表三树泵站的出水量占供水能力的比例，也进行了颜色区分，以起到预警作用。
2供水量对比：将近三天的供水量以曲线图的方式呈现，对预测水量以及高峰时段用水有一定作用。同时也能发现异常。
3.机组调整控制：根据出水量计算出需要开停机组的数量，跟实际的状态进行对比，可以得知机组开停状态是否合理。（开的状态为绿色，关的状态为灰色）
（图5 ：蓝框区域内容）
模型优点：将分散的信息集中在一张图标内，通过图形化处理，让数据更直观，同时通过函数计算，得出参考值并跟实际值进行对比。也能根据计算结果给出调度方案。
模型不足：表中用的数据都需要手工填写，不能实时获取。调度方案的生成条件还比较单一，不能够进行交叉分析，综合判断。
模型改进：此模型还在测试阶段，后期将不断对功能进行完善，还将加入机组能耗，显示实时能耗，以及模拟开停机组能耗，使得调度方案更科学、经济、合理。
（调度中心 邱石磊）
